Skalibrowana mata i pasy 3D — testy dokładności

Pierwsza seria ćwiczeń. Przejazdy po torze modułowym i weryfikacja szacowania pozycji

Koncepcja. Środowisko do badań - składana mata i pasy ruchu

Ten post to propozycja zestawu ćwiczeń ilustrujących estymację trajektorii z przejazdu po makiecie drogi. Najpierw prezentuję samo środowisko. Makieta to czarna, składana mata oraz białe „klocki–szyny” udające pasy ruchu, wykonane w technice druku 3D. Elementy łączę na wpusty („na klik”). Przygotowałem dwa zestawy łuków o znanych promieniach $R_{\mathrm{ICR}}$: 250 mm i 500 mm (segmenty po 15°) oraz dwa zestawy prostych (długości 100 i 200 mm). Pozwala to szybko zbudować różne trasy.

Rysunek poniżej pokazuje jedną z konfiguracji toru:

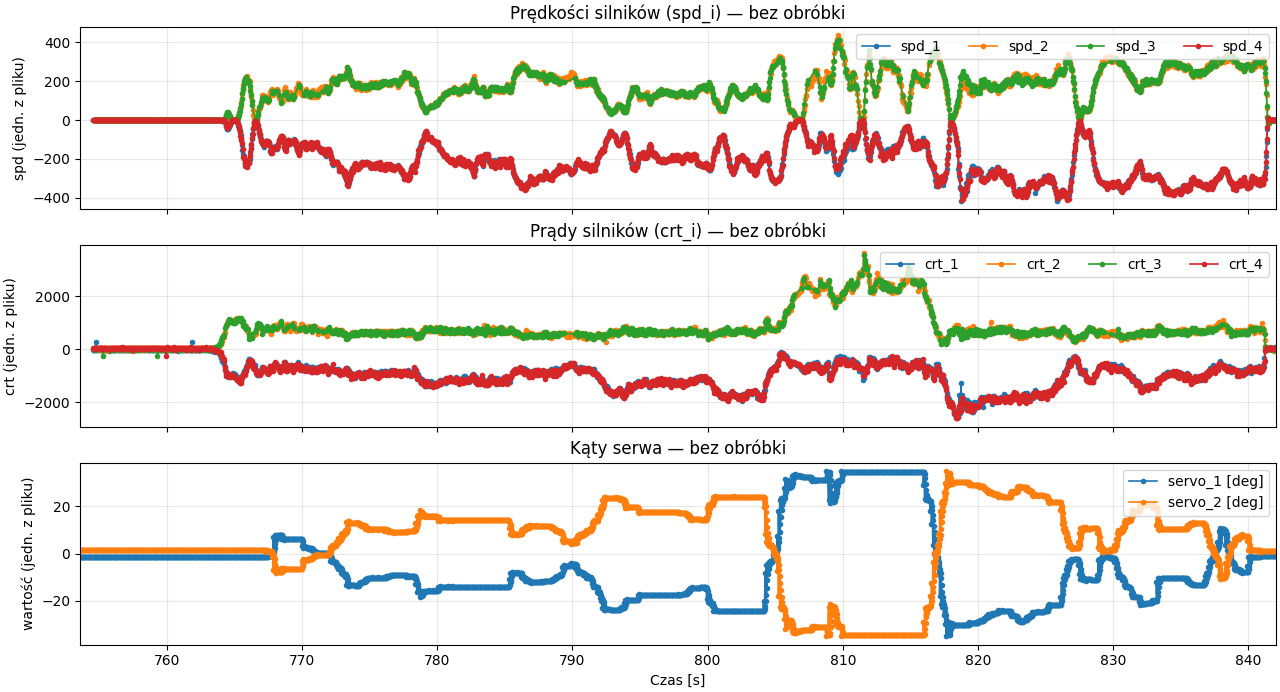

Ponieważ mata składa się z płytek o stałych wymiarach, a łuki i proste mają zadaną geometrię, traktuję trasę jako skalibrowaną. Na tak przygotowanej makiecie sprawdzam funkcjonalność modelu pojazdu i przydatność modeli obliczeniowych. Na ostrych zakrętach jadę wolno, aby ograniczyć poślizgi (pojazd nie ma dyferencjału kątowego). Poniżej surowe serie: prędkości i prądy silników oraz kąty serw (FBK) przed obróbką — dane wejściowe do resamplingu 50 Hz.

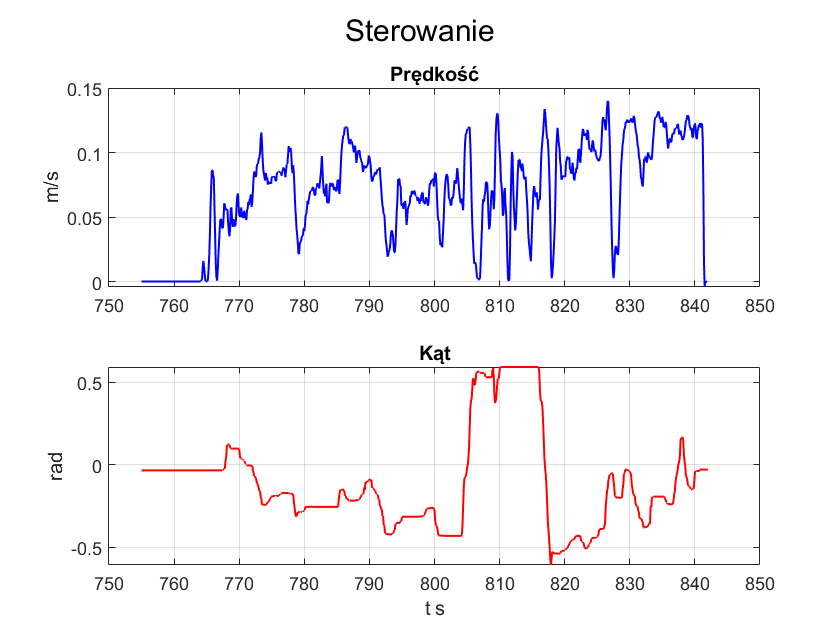

Następnie, jak wcześniej, wyznaczam sygnały sterujące w punkcie środka pojazdu:

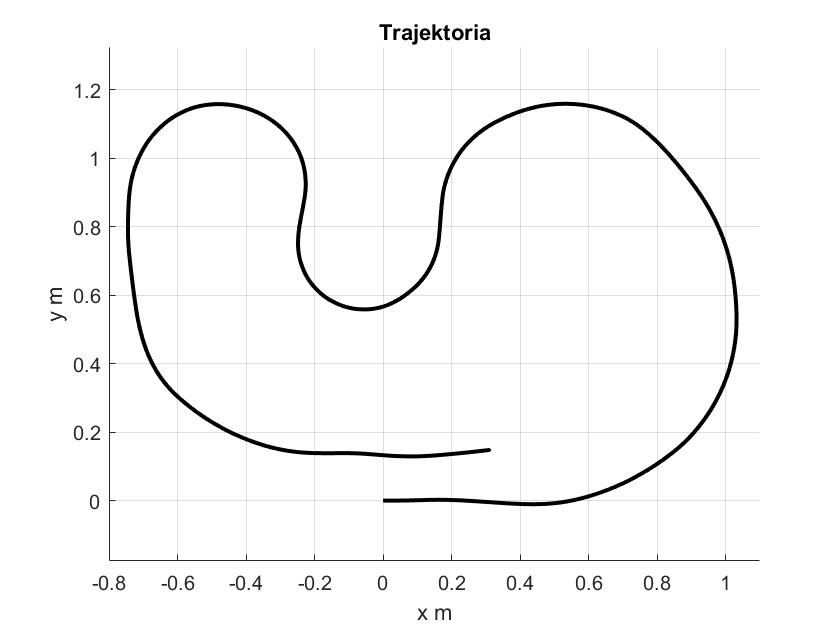

Otrzymana trajektoria:

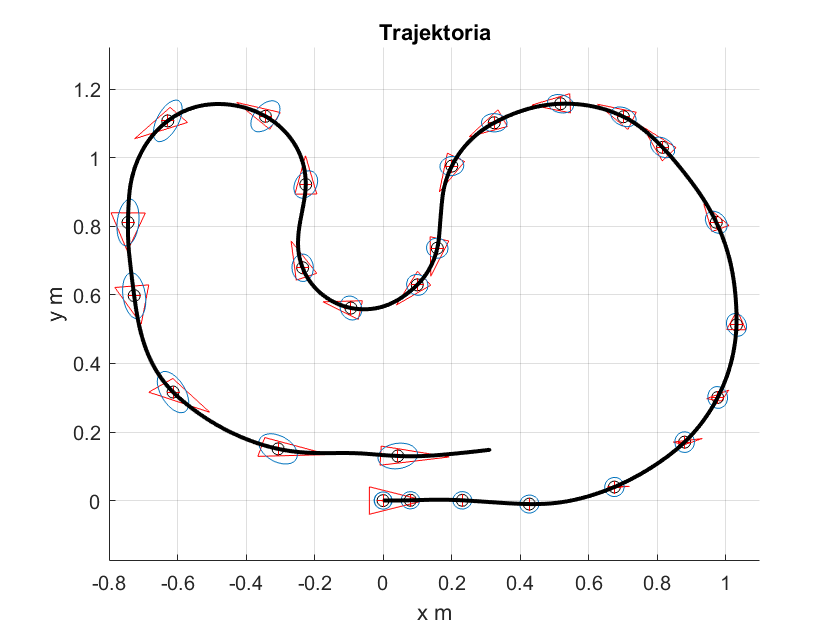

Widać rozbieżność końcowej pozycji w kierunku osi (Y) (w (X) jej nie ma — pojazd rzeczywiście zatrzymał się nieco dalej). Różnica w (Y) wynosi około 10 cm. Jest to „znoszenie”, którego prawdopodobną przyczyną jest brak dyferencjału kątowego i wynikające z tego poślizgi na łukach; przy większej prędkości odchylenie byłoby zapewne większe. Na koniec prezentuję oszacowane błędy (przy założeniu normalnych rozkładów szumów):

Błędy narastają powoli i przewidywalnie wzdłuż trasy, co potwierdza stabilność odometrii przy niskich prędkościach i umiarkowanych kątach skrętu.

Zadanie wprowadzające. Sprawdzenie poprawności nastaw dyferencjału

Nastaw programowo kąt skrętu na jedną z wartości $\delta \in {5^\circ,10^\circ,\ldots,35^\circ}$ i wyłącz pojazd z takim ustawieniem kół. Wolno przepychaj pojazd po macie tak, aby środek pojazdu wykonał 1–2 pełne okręgi. Zlicz obroty kół: $N_{\mathrm{in}}$, $N_{\mathrm{out}}$.

Pomiary geometryczne (bez modelu):

• Zaznacz markerem punkt dokładnie pod środkiem pojazdu (pozycja startowa). W trakcie ruchu zaznacz co najmniej trzy kolejne pozycje środka pojazdu (najlepiej rozłożone kątowo o ok. 120°).

• Wyznacz promień okręgu przejazdu środka pojazdu z trzech punktów $A,B,C$:

  • policz długości boków trójkąta:

    $a=BC$

    $b=AC$

    $c=AB$

    ,

  • policz pole:

    $A_\triangle=\tfrac{1}{2}(B-A)\times(C-A)$

    ,

  • promień okręgu opisanego:
    $ \begin{aligned} R_{\mathrm{ICR}}=\frac{a\,b\,c}{4\,A_\triangle} \end{aligned} $

  • powtórz dla kilku trójek punktów i uśrednij wynik.
• Alternatywnie możesz użyć metody cięciwy i strzałki (dla jednej pary punktów oddalonych kątowo o co najmniej 120°):
  • dla długości cięciwy $c$ i strzałki $s$: $ \begin{aligned} R_{\mathrm{ICR}}=\frac{c^{2}}{8s}+\frac{s}{2} \end{aligned} $

Obliczenia z pomiarów:

• Oblicz stosunek obrotów: $ \begin{aligned} S_{\mathrm{meas}}=\dfrac{N_{\mathrm{out}}}{N_{\mathrm{in}}} \end{aligned} $

Oblicz przewidywne wartości teoretyczne z modelu Ackermana (idealna zbieżność):

• Dla zadanego $\delta$ policz wartości teoretyczne:

$ \begin{aligned} R_{\mathrm{ICR}}(\delta) &= \dfrac{L}{2\,\tan \delta}
\end{aligned} $

$ \begin{aligned} R_{\mathrm{in}}(\delta) &= \sqrt{\left(R_{\mathrm{ICR}}(\delta) - \dfrac{D}{2}\right)^{2} + \left(\dfrac{L}{2}\right)^{2}}
\end{aligned} $

$ \begin{aligned} R_{\mathrm{out}}(\delta) &= \sqrt{\left(R_{\mathrm{ICR}}(\delta) + \dfrac{D}{2}\right)^{2} + \left(\dfrac{L}{2}\right)^{2}}
\end{aligned} $

$ \begin{aligned} S_{\mathrm{model}}(\delta) &= \dfrac{R_{\mathrm{out}}(\delta)}{R_{\mathrm{in}}(\delta)} \end{aligned} $

Oceń wyniki i sformułuj wnioski:

• Zestaw w tabeli dla każdej wartości $\delta$: $R_{\mathrm{ICR}}$ (z pomiaru), $S_{\mathrm{meas}}$, $S_{\mathrm{model}}$.
• Oceń konieczność korekty wzorów dyferencjału: jeśli $S_{\mathrm{meas}}<S_{\mathrm{model}}$, wprowadź współczynnik redukcji $\kappa$ tak, aby

$ \begin{aligned} \frac{n_{\mathrm{out}}}{n_{\mathrm{in}}} =\frac{1-\kappa}{1+\kappa}\;S_{\mathrm{model}} \quad\Rightarrow\quad \kappa=\frac{S_{\mathrm{model}}-S_{\mathrm{meas}}}{S_{\mathrm{model}}+S_{\mathrm{meas}}} \end{aligned} $

i podaj proponowaną wartość $\kappa(\delta)$ z eksperymentu.

Cel pierwszej serii ćwiczeń

• Zastosować odometrię 4WS (Ackermann‑predict) na danych z przejazdów.
• Przećwiczyć obróbkę logów NDJSON: import, synchronizacja, konwersje jednostek.
• Wyznaczyć trajektorię w układzie globalnym i oszacować niepewność (elipsy 3‑sigma).
• Zweryfikować wyniki na prostej makiecie z pasów (mata + wydruki 3D).

Instrukcja do tej serii ćwiczeń (pdf) jest na stronie githuba.

Materiały wejściowe

• Pliki z logami NDJSON: out_00.txt, out_01.txt. Przygotowane wstępnie pliki będą się znajdowały na serwerze githuba.

• Parametry pojazdu: L = 260 mm, D = 153 mm, Rw = 37.25 mm,

  δ

  ≤ 35°.

• Skrypty startowe (MATLAB/Python): do parsowania, resamplingu, odometrii i rysowania wykresów.

1) Import, synchronizacja, jednostki

Zadanie:

• Wczytaj log NDJSON linia po linii, rozdziel rekordy MOTOR i SERVO.
• Przekonwertuj jednostki:
  • prędkości kół: spd [0.1 rpm] → v_wheel [m/s],
  • kąty serw: deg → rad (kanały servo_1, servo_2).
• Wyrównaj do 50 Hz (ΔT = 0.02 s) interpolacją liniową.
• Zdefiniuj sygnały modelu:
  • $V_k$ — średnia prędkość pojazdu,
  • $\delta_k$ — średnia z FBK po konwersji do rad.

Wyniki:

• wykresy $V(t)$, $\delta(t)$,
• krótki opis resamplingu (2–3 zdania).

2) Odometria 4WS (Ackermann‑predict)

Równania aktualizacji stanu:

\[\begin{aligned} x_k = x_{k-1} + V_k\,\Delta T \cos \Theta_{k-1} \end{aligned}\] \[\begin{aligned} y_k = y_{k-1} + V_k\,\Delta T \sin \Theta_{k-1} \end{aligned}\] \[\begin{aligned} \Theta_k = \Theta_{k-1} + \dfrac{2 V_k\,\Delta T}{L}\,\tan \delta_k \end{aligned}\]

Zadanie:

• Przyjmij $x_0 = 0, y_0 = 0, \Theta_0 = 0 $.
• Narysuj trajektorię (x, y) z zaznaczonym początkiem i końcem.

Wyniki:

• wykres trajektorii,
• komentarz: wpływ znaku $\delta$ na stronę skrętu i ICR.

3) Niepewność i elipsy 3‑sigma

Założenia:

\[\begin{aligned} P_0 = \mathrm{diag}\big(\sigma_x^2,\ \sigma_y^2,\ \sigma_\Theta^2\big) \end{aligned}\] \[\begin{aligned} Q_0 = \mathrm{diag}\big(\sigma_V^2,\ \sigma_\delta^2\big) \end{aligned}\]

Macierze Jacobiego:

\[\begin{aligned} F_k = \begin{bmatrix} 1 & 0 & -V_k\,\Delta T\,\sin \Theta_{k-1} \\ 0 & 1 & \ \ V_k\,\Delta T\,\cos \Theta_{k-1} \\ 0 & 0 & 1 \end{bmatrix} \end{aligned}\] \[\begin{aligned} G_k = \begin{bmatrix} \Delta T \cos \Theta_{k-1} & 0 \\ \Delta T \sin \Theta_{k-1} & 0 \\ \dfrac{2\,\Delta T}{L}\,\tan \delta_k & \dfrac{2\,V_k\,\Delta T}{L}\,\sec^2 \delta_k \end{bmatrix} \end{aligned}\]

Propagacja: $\hat x_k^{-} = f(\hat x_{k-1}, z_k)$ $P_k^{-} = F_k P_{k-1} F_k^\top + G_k Q_k G_k^\top$ $z_k = [V_k,\ \delta_k]^\top$

Zadanie:

• Przyjmij np. $\sigma_V = 0.02,\mathrm{m/s}$, $\sigma_\delta = 0.5^\circ$ (w rad).
• Narysuj elipsy 3‑sigma co 10 s wzdłuż trajektorii.

Wyniki:

• trajektoria z elipsami,
• krótki komentarz: gdzie niepewność rośnie szybciej i dlaczego.

4) Weryfikacja na makiecie: korytarz z pasów

Zadanie:

• Ułóż tor prosty i łagodny zakręt.
• Zrób przejazd prosto i po łagodnym łuku.
• Policz błąd boczny trajektorii względem osi korytarza.

Wyniki:

• wykres błędu bocznego vs. czas,
• interpretacja wpływu $V$ i $\delta$.

5) Pętla zamknięta (ósemka / pętla parkingowa)

Zadanie:

• Ułóż pętlę, wykonaj przejazd.

• Policz wektor domknięcia:

  $\Delta x$

  $\Delta y$

  $\Delta \Theta$

Wyniki:

• trajektoria + wektor domknięcia,
• komentarz: co dominuje w błędzie.

6) (Opcjonalnie) Dopasowanie łuku

Zadanie:

• Na segmencie stałego skrętu dopasuj okrąg LS i porównaj promień z $R_c = L/(2 \tan \bar{\delta})$.

Wyniki:

• promień z dopasowania vs. teoretyczny,
• błąd względny [%].

---

Kryteria oceniania

Poprawność techniczna

• Import NDJSON, rozdzielenie MOTOR/SERVO.
• Konwersje jednostek poprawne.
• Resamplowanie 50 Hz opisane i poprawne.
• Implementacja odometrii 4WS zgodna ze wzorami.
• $F_k, G_k$ policzone dobrze; $Q_k, P_0$ uzasadnione.

Jakość analizy

• Czytelne trajektorie z oznaczeniami.
• Elipsy 3‑sigma poprawnie zorientowane.
• Błąd boczny obliczony; wnioski sensowne.
• Wektor domknięcia policzony i omówiony.
• Wykrywanie anomalii i wpływ filtracji.

Prezentacja i wnioski

• Podpisane osie, jednostki, legendy.
• Zwięzłe komentarze pod wykresami.
• Wnioski: gdzie i dlaczego rośnie niepewność; kiedy potrzebna korekcja.

Punktacja sugerowana

• Zad. 1–2: 30%
• Zad. 3: 25%
• Zad. 4: 15%
• Zad. 5: 15%
• Zad. 6: 10%
• Prezentacja/wnioski: 5%

Ocena 3 - 51%, 3.5 - 61%, 4 - 71%, 4.5 - 81%, 5 ponad 91%.

Uwaga praktyczna

• W tej implementacji krok „predict” opiera się na pomiarach $V, \delta$ (FBK), nie na komendach, aby uniknąć błędów od opóźnień aktuatorów.
