Aktualizacja położenia w oparciu o model i metoda wyznaczania trajektorii ruchu

Opis modelu

Parametry geometryczne prototypu

• Rozstaw kół: $D = 153\,\mathrm{mm}$
• Rozstaw osi: $L = 260\,\mathrm{mm}$
• Zakres skrętu mechaniczny: 0° - 90°, ograniczenie programowe: $35^\circ$
• Promień koła: $R_w = 37.25\,\mathrm{mm}$

1) Koncepcja

W tym poście, do opisu ruchu pojazdu zastosuję prosty model Ackermanna w ujęciu „rowerowym” (bicycle model dla konfiguracji 2WS przednia para kół skrętna), a następnie rozszerzę go do mojego przypadku 4WS (przód + tył skrętne, przeciwfazowo).

W modelu 2WS skrętna jest wyłącznie oś przednia, a oś tylna jest toczna. W idealizacji Ackermanna dopuszczamy różne kąty skrętu kół wewnętrznego i zewnętrznego na osi przedniej tak, aby przedłużenia ich płaszczyzn przecinały się w jednym punkcie ICR (środek obrotu — Instantaneous Center of Rotation). Dzięki temu ruch jest bezpoślizgowy: wszystkie koła poruszają się po współśrodkowych okręgach ze wspólnym środkiem obrotu ICR.

W modelu „rowerowym” zastępuje pary kół kołem ekwiwalentnym. Z przodu i z tyłu umieszczam po jednym „kole zastępczym” w środku osi, a skręt opisuję pojedynczym kątem $\delta$. Ponieważ w modelu 2WS łuk ruchu wyznacza oś tylna, stan pojazdu definiuję w środku osi tylnej i opisuje zmiennymi stanu $[x, y, \Theta]$. Traktuje je jako współrzędne położenia i orientacji pojazdu w globalnym układzie odniesienia. Promień wycinka łuku kołowego do środka ICR oznaczam $R_{\mathrm{ICR}}$.

Ten model pozwoli mi pokazać, że sterowanie pojazdem mogę realizować w lokalnym układzie odniesienia za pomocą pary zmiennych $[v, \delta]$ (prędkość i kąt skrętu), a jego efektem jest zmiana położenia i kursu w układzie globalnym, opisana przez zmienne $[x, y, \Theta]$ (współrzędne położenia x,y punktu środka osi tylnej w globalnym układzie odniesienia XOY oraz kąt zwrotu osi pojazdu względem osi OX). Na tej bazie w prosty sposób rozszerzę opis ruchu pojazdu do przypadku 4WS.

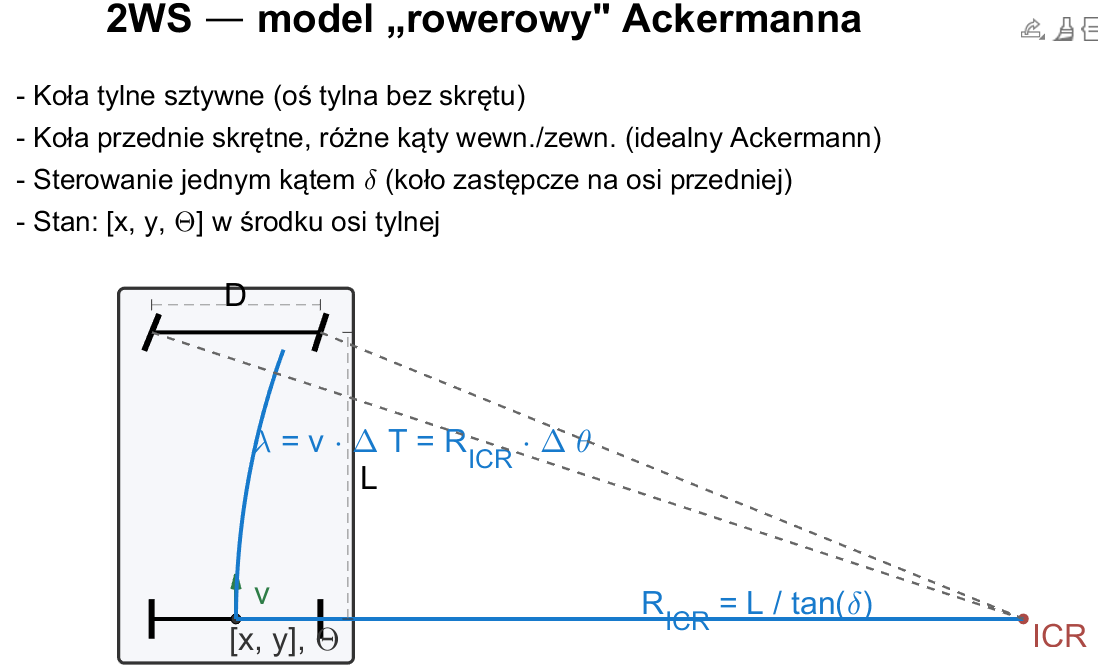

2) Model 2WS. Minimum wzorów do opisania zależności kinematycznych

Stosuję model 2WS „rowerowy”. Przyjmuję następujące założenia:

• Koła tylne są sztywne (oś tylna toczna, bez skrętu).
• Koła przednie są skrętne; dopuszczamy różne kąty kół wewnętrznego i zewnętrznego, w ten sposób że proste prostopadłe do powierzchni bocznych przecinają się w jednym punkcie — środku obrotu pojazdu ICR.

Otrzymuję związek krzywizny z kątem skrętu:

\[\begin{aligned} R_{\mathrm{ICR}} &= \dfrac{L}{\tan \delta} \end{aligned}\]

Długość przebytej drogi w kroku czasu $\Delta T$ w ruchu po wycinku łuku kołowego wynosi:

\[\begin{aligned} \lambda &= v\,\Delta T \;=\; R_{\mathrm{ICR}}\,\Delta \theta \end{aligned}\]

Oznaczenia:

$L$ — rozstaw osi [mm]
$D$ — rozstaw kół (szerokość toru) [mm]
$R_w$ — promień koła [mm]
$\delta$ — kąt skrętu w modelu „rowerowym” (ekwiwalent dla osi przedniej) [rad]
$R_{\mathrm{ICR}}$ — promień do chwilowego środka obrotu (ICR) mierzony od środka osi tylnej [mm]
$v$ — prędkość liniowa środka osi tylnej [mm/s]
$\lambda$ — długość przebytego łuku w kroku $\Delta T$ [mm]
$\Delta \theta$ — przyrost orientacji w kroku $\Delta T$ [rad]
$[x, y, \Theta]$ — zmienne stanu: współrzędne i orientacja w układzie globalnym

Równania ruchu (postać ciągła dla punktu środka osi tylnej, układ globalny) przyjmują postać:

\[\begin{aligned} \dfrac{dx}{dt} &= v \cos \Theta \end{aligned}\] \[\begin{aligned} \dfrac{dy}{dt} &= v \sin \Theta \end{aligned}\] \[\begin{aligned} \dfrac{d\Theta}{dt} &= \dfrac{v}{L}\,\tan \delta \end{aligned}\]

gdzie oznaczono:

$x, y$ — położenie środka osi tylnej w układzie globalnym
$\Theta$ — orientacja pojazdu w układzie globalnym
$v$ — prędkość liniowa wzdłuż osi pojazdu (lokalnie)
$\delta$ — kąt skrętu w modelu „rowerowym” (ekwiwalent dla osi przedniej)
$L$ — rozstaw osi

3) Model geometrii samochodu 4WS — skręt przeciwfazowy

Pojazd obraca się wokół punktu przecięcia promieni skrętu obu osi (Instantaneous Center of Rotation, ICR). Dla skrętu przeciwfazowego (kąty skrętu pary kół przód i tył o tej samej wartości, lecz przeciwnie skierowanej) ICR leży na osi symetrii pojazdu, a promień toru środka pojazdu wynosi:

\[\begin{aligned} R_{\mathrm{ICR}} &= \dfrac{L}{\tan \delta - \tan(-\delta)} \;=\; \dfrac{L}{2\,\tan \delta} \end{aligned}\]

Długość przebytej drogi w kroku czasu $\Delta T$ w ruchu po wycinku łuku kołowego wynosi:

\[\begin{aligned} \lambda &= v\,\Delta T \;=\; R_{\mathrm{ICR}}\,\Delta \theta \end{aligned}\]

Równania ruchu (postać ciągła dla środka pojazdu, układ globalny) przyjmują postać:

\[\begin{aligned} \dfrac{dx}{dt} &= v \cos \Theta \end{aligned}\] \[\begin{aligned} \dfrac{dy}{dt} &= v \sin \Theta \end{aligned}\] \[\begin{aligned} \dfrac{d\Theta}{dt} &= \dfrac{2v}{L}\,\tan \delta \end{aligned}\]

Przyjmując ruch bez poślizgu (uproszczenie konieczne dla zachowania „czystej” kinematyki), promienie toru kół (względem tego samego ICR) określam następująco:

• wewnętrzny:

\[\begin{aligned} R_{\mathrm{in}}(\delta) &= \sqrt{\left(R_{\mathrm{ICR}}(\delta) - \dfrac{D}{2}\right)^{2} + \left(\dfrac{L}{2}\right)^{2}} \end{aligned}\]

• zewnętrzny:

\[\begin{aligned} R_{\mathrm{out}}(\delta) &= \sqrt{\left(R_{\mathrm{ICR}}(\delta) + \dfrac{D}{2}\right)^{2} + \left(\dfrac{L}{2}\right)^{2}} \end{aligned}\]

Dla sterowania „prędkością centralną” ($n_c \propto v$) otrzymuję dyferencjał prędkościowy (prędkości kół dobrane do promieni toru, aby unikać poślizgu):

\[\begin{aligned} n_{\mathrm{in}} &= n_c \dfrac{R_{\mathrm{in}}}{R_c}, \quad n_{\mathrm{out}} &= n_c \dfrac{R_{\mathrm{out}}}{R_c} \end{aligned}\]

gdzie $R_c$ to promień toru środka pojazdu (tu $R_c = R_{\mathrm{ICR}}$), $n_c$ to prędkość obrotowa kóła zastępczego w punkcie środka pojazdu wynikająca z prędkości v lub po prostu zadana prędkość obrotowa środka pojazdu.

4) Model 4WS — pary kół identycznie skrętne, różnica względem Ackermanna

W praktycznej realizacji mojego pojazdu przyjmuję równoległe ustawienie kół po lewej i prawej stronie tej samej osi (brak geometrii Ackermanna na osi).

To oznacza: kąty skrętu kół lewe/prawe na danej osi są identyczne, proste prostopadłe do płaszczyzn kół na tej osi są równoległe i nie przecinają się w jednym punkcie, nie istnieje jeden wspólny ICR dla wszystkich kół.

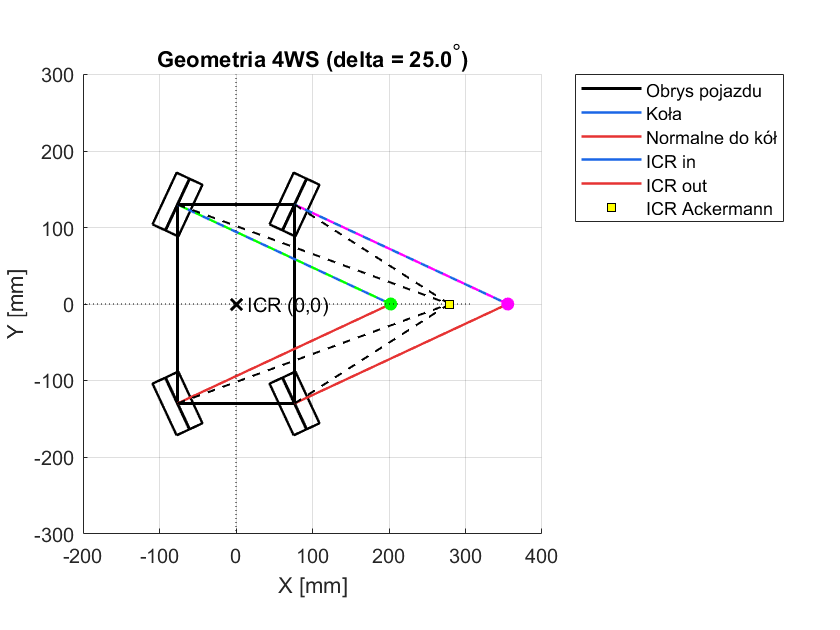

Na ukazanym rysunku koła ustawione są równolegle. Pojazd ma dwa “fikcyjne” ICR (chociaż w rzeczywistości może mieć tylko jeden) narzucane przez pary kół wewnętrznych i zewnętrznych. W konsekwencji pojawiają się poślizgi wiertne (lateral scrub) i dodatkowe momenty; rzeczywiste położenie „efektywnego” ICR oraz rozkład prędkości/poślizgów wynikają z sił kontaktowych opona–podłoże. Aby to ująć, potrzebny byłby model dynamiki opon (np. Pacejka/Magic Formula) lub przynajmniej quasi‑statyczny model sił bocznych.

Stosują w moim modelu zależności kinematyki Ackermanna zakładam idealną symetrię pojazdu i jeden wspólny ICR w punkcie wynikającym z idealnej geometrii (zaznaczonym na rysunku). Wtedy wszystkie płaszczyzny kół przecinają się w tym samym punkcie, co oznacza idealną zbieżność w ujęciu kinematycznym. W praktyce (po pierwszych przejazdach na macie, których wyniki opiszę później) można zauważyć efekt “przyduszania prędkości” kół zewnętrznych w skręcie. Wynika to prawdopodobnie z wyższej przyczepności podłoża maty, która ogranicza poślizg kompensujący nieidealną zbieżność. W związku z tym w sterowaniu dyferencjałem planuję zmniejszyć różnicę prędkości po stronach poprzez współczynnik redukcji:

\[\begin{aligned} n_{\mathrm{in}} &= n_c (1+\kappa) \dfrac{R_{\mathrm{in}}}{R_c}, \quad n_{\mathrm{out}} &= n_c (1-\kappa) \dfrac{R_{\mathrm{out}}}{R_c} \end{aligned}\]

gdzie $n_c$ to prędkość referencyjna (np. prędkość “środkowa”), $R_c$ — promień toru środka pojazdu, a $\kappa \in [0,1)$ jest regulowanym współczynnikiem redukcji różnicy prędkości. Wartość $\kappa$ wyznaczę eksperymentalnie na podstawie przejazdów po okręgu.

5) Obserwacja zmiennych stanu — problem do rozwiązania

Jak pokazałem wcześniej, ruch pojazdu opisany zmiennymi stanu $[x, y, \Theta]$ traktuję jako konsekwencję sterowania parami $[v, \delta]$. Teraz zaglądam „pod maskę” — chcę zobaczyć, co dzieje się, gdy pojawią się błędy i zakłócenia oraz jak wpływają one na proces sterowania (którego celem jest osiągnięcie pożądanego zachowania obiektu mimo zakłóceń).

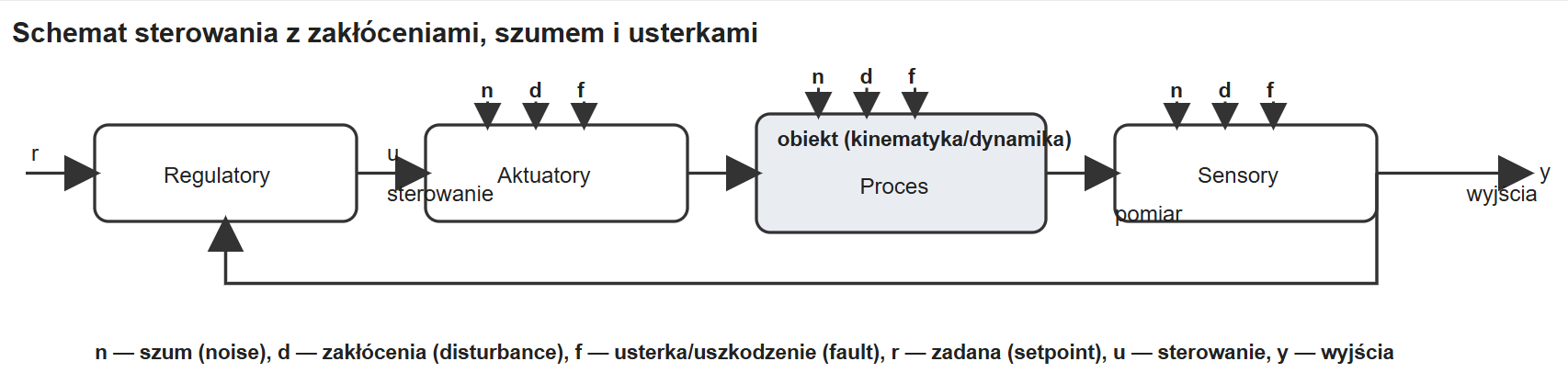

Rysunek powyżej pokazuje, że szumy i zakłócenia (według miejsca powstawania w łańcuchu sterowania) można rozróżnić następująco:

• sterowania — dodają się do sygnałów sterujących (gaz/hamulec/skręt),
• procesowe — wpływają na sam obiekt (np. efektywny moment napędowy, kąt skrętu),
• pomiarowe — zanieczyszczają wynik pomiaru z czujników.

W moim układzie mogę bezpośrednio nastawiać i mierzyć prędkości obrotowe kół oraz kąty skrętu serw. Natomiast zmienne stanu opisujące ruch (położenie i kurs) nie są mierzalne wprost. Jeśli na nich mi zależy — a to jest właśnie ten przypadek — muszę je wyznaczać pośrednio na podstawie równań modelu. Problemem są tu zakłócenia i szumy. Tę funkcję przejmie obserwator zmiennych stanu.

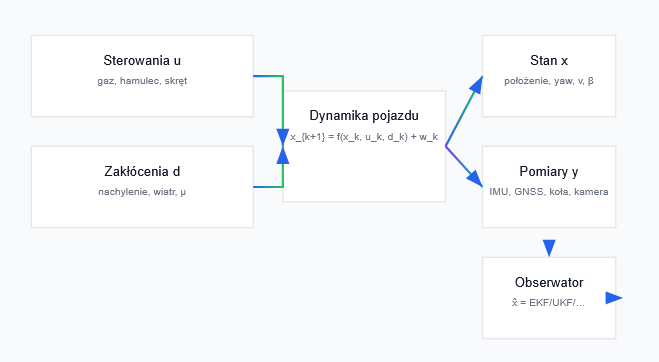

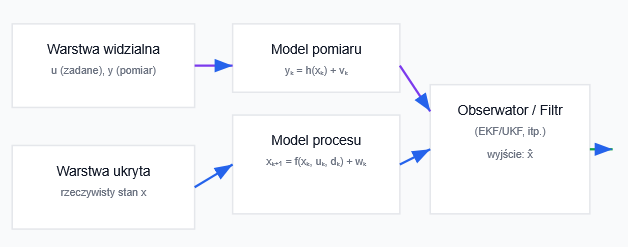

Mój model, w którym umieszczam obserwator, ma dwie warstwy zmiennych: widzialną i ukrytą.

Warstwa widzialna:

• sterowania zadane $u$ (gaz/hamulec/skręt), obarczone szumem sterowania,
• pomiary $y$ (z czujników), obarczone szumem pomiarowym.

Warstwa ukryta:

• rzeczywisty stan $x$ (położenie, orientacja/kurs, prędkości, ewentualne poślizgi), podlegający niepewnościom: realizacyjnym, procesowym i pomiarowym.

Cel modelowania formułuję następująco: wyznaczyć najlepsze oszacowanie $\hat{x}$ na podstawie $u$ i $y$, mimo błędów modelu i szumów. Jest to problem probabilistyczny; do jego rozwiązania zastosuję prawo propagacji niepewności i filtrację.

Ujęcie równań modelu:

• dynamika:

\[\begin{aligned} x_{k+1} &= f(x_k, u_k, d_k) + w_k \end{aligned}\]

— szum procesu $w_k$,

• pomiar:

\[\begin{aligned} y_k &= h(x_k) + v_k \end{aligned}\]

— szum pomiaru $v_k$.

6) Prosta odometria modelu 4WS

Zanim zacznę modelowanie, ustalam sposób sterowania i efekt ruchu oraz wybór modelu. Pojazdem steruję, nastawiając prędkości silników i ustawiając kąty skrętu kół. Efektem jest ruch postępowy albo obrót po łuku wokół chwilowego środka obrotu ICR. Do opisu wystarczy najprostsza kinematyka — model Ackermanna w wariancie 4WS (przeciwfazowo), bez wchodzenia w dynamikę i poślizgi.

Stan pojazdu opisuję wektorem $x = [x, y, \Theta]^{\mathsf T}$, gdzie $x$ i $y$ to współrzędne w globalnym układzie odniesienia, a $\Theta$ to orientacja (kąt zwrotu) nadwozia względem osi OX. Sterowanie zbieram w wektorze $u = [v_{\mathrm{icr}}, \delta]^{\mathsf T}$. W praktyce wygodniej jest sterować prędkością liniową pojazdu $v$ (w środku pojazdu) i kątem skrętu $\delta$, ale w odometrii 4WS można myśleć równoważnie o prędkości „centralnej” związanej z ruchem po okręgu wokół ICR.

Równania aktualizacji stanu otrzymuję przez dyskretyzację równań ruchu. Stosuję prostą dyskretyzację explicite (Euler w przód) z kątem liczonym z poprzedniego kroku, bo w typowym sterowaniu wartości utrzymane są stałe przez cały krok czasu $\Delta T$. Wtedy:

\[\begin{aligned} x_k &= x_{k-1} + V_k\,\Delta T \,\cos \Theta_{k-1} \end{aligned}\] \[\begin{aligned} y_k &= y_{k-1} + V_k\,\Delta T \,\sin \Theta_{k-1} \end{aligned}\] \[\begin{aligned} \Theta_k &= \Theta_{k-1} + \dfrac{2 V_k\,\Delta T}{L}\,\tan \delta_k \end{aligned}\]

gdzie: $\delta_k$ to zastępczy kąt skrętu w modelu 4WS przeciwfazowego, $\Theta_k$ to orientacja pojazdu w układzie globalnym, $V_k$ — prędkość liniowa (w środku pojazdu), $L$ — rozstaw osi, a $\Delta T$ — krok czasu. Ten schemat stanowi bazę do odometrii: integruję przebyte odcinki i przyrosty orientacji, korzystając z próbkowanych sygnałów sterujących i/lub z estymowanych prędkości. W praktycznej implementacji ograniczam kąt skrętu do dopuszczalnego zakresu, pilnuję wspólnego zegara dla wszystkich sygnałów oraz — gdy to potrzebne — stosuję korekty (np. filtrację) w celu redukcji dryftu wynikającego z szumów i błędów modelu.

Cele dydaktyczne

• Modelowanie do sterowania: zbudować i zrozumieć kinematykę 2WS/4WS (ICR, dΘ/dt, R_ICR), wskazać założenia i ograniczenia, świadomie dobrać parametry i dyferencjał prędkości (z korektą κ).

• Odometria: zaimplementować i zastosować dyskretną odometrię na bazie kinematyki (integracja [x, y, Θ]), ocenić błędy i niepewność (propagacja, podstawowa filtracja).

• Porównanie modeli: wyjaśnić różnice między Ackermannem a geometrią równoległą (scrub, brak wspólnego ICR) oraz dobrać model do zadania i warunków ruchu.

Co dalej

W następnej sekcji opiszę wyniki pierwszych jazd i poddam je krytycznej analizie.
